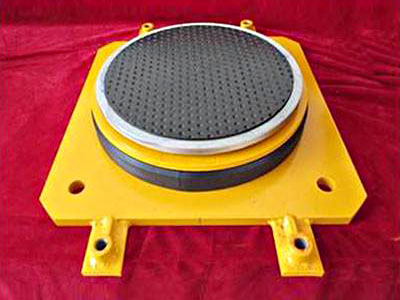

QZ球型钢支座是由上支座板含不锈钢板、下支座板、球冠衬板、聚四氟乙烯滑板（即平面四氟板、球面四氟板）及防尘结构等组成。本系列产品与普通盆式橡胶支座相比，其转角更大、转动灵活、承载力大、容许位移量大等特点，而且能更好地适应支座大转角的需要。该系列产品被广泛应用于曲线桥、直桥、斜桥及城市立交桥等桥梁工程中。

QZ 球型钢支座结构型式

球型支座由上支座板（含不锈钢板）、球冠衬板、下支座板、平面聚四氟乙烯板、球面聚四氟乙烯板和防尘结构等组成。

QZ 球型钢支座的安装

1、采用本系列支座时，桥梁梁体及桥墩台支承部位的混凝土标号不得低于C35 ，特殊情况需征得设计单位同意。

2 、支座与梁体及墩台采用预埋螺栓连接，必要时可采用与预埋钢板焊接，但将支座与预埋钢板焊接时，要防止支座钢体过热，以免烧坏硅脂及聚四乙烯板。

3 、支座安装高度应符合设计，要保证支座支承平面的水平及平整，支座支承面四角高差不得大于2mm.

4 、安装时支座的相对滑动面应用丙酮、酒精仔细擦净，不得夹有灰尘和杂质。然后在表面均匀地涂满295 硅脂。

5 、上、下连接板在梁体安装完成后予以拆除，以防约束梁体的正常转动，然后及时安装活动支座的橡胶防尘置。

6 、支座出厂时，应由生产厂家将支座调平，并拧紧连接螺栓以防止支座在安装过程中发生转动和倾覆。支座可根据设计需要预设转角及位移，但用户应在订货时提出预设转及位移量的要求，由生产厂家在装配时，预先调整好。

7 、支座安装前方可开箱，并检查装箱清单，包括配件清单、原材料检验报告复印件、支座产品合格证及支座安装养护细叭。施工单位开箱后、不得任意松动连接螺栓，并不得任意拆卸支座。
